點支式玻璃幕墻
來源:銳拓幕墻顧問 【大 中 小】 瀏覽:
次

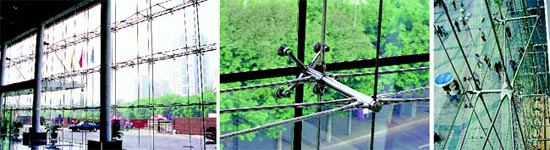

點支式玻璃幕墻由裝飾面玻璃，駁接組件支承結構組成。
按外立面裝飾效果分為平頭點支式玻璃幕墻和凸頭點支式玻璃幕墻。
按支承結構分為玻璃肋點支式玻璃幕墻，鋼結構點支式玻璃幕墻，鋼拉桿點支式玻璃幕墻和鋼拉索點支式玻璃幕墻。
性能說明：
效果通透，可使室內空間和室外環境自然和諧。構件精巧，結構美觀，實現精美的金屬結構與玻璃裝飾藝術的完美融合。
支承結構多樣，可滿足不同建筑結構和裝飾效果的需要。
玻璃與駁接爪件采用球鉸連接，具有較強的吸收變形能力。

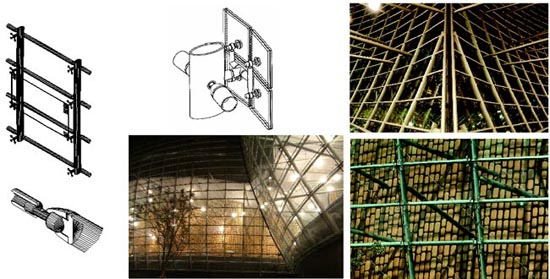

1、藝術鋼結構支撐點支式玻璃幕墻
●結構體系——由曲面鋼管網殼體系與曲面索網體系組成的復合結構系統。網殼體系抵抗外部荷載作用，平面內穩定由索網體系承擔；魚腹式平面鋼管桁架體系，結構合理、經濟。
●連接特點——鋼管構件之間采用萬向鉸球狀嵌入式節點；鋼管之間采用相貫焊接節點，線條流暢、節點精巧。
●藝術特點——魚腹桁架平行布置，大方、通透；柔性體系、剛性體系與玻璃的結合是真正工業現代藝術的最完美體現。

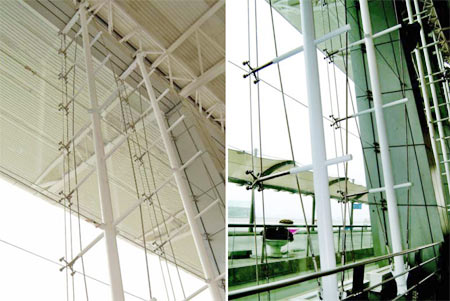

2、空間張拉索桿支撐點支式玻璃幕墻
●結構體系——由曲面鋼管網殼體系與曲面索網體系組成的復合結構系統。網殼體系抵抗外部荷載作用，平面內穩定由索網體系承擔；結構采用橫向平面索桿桁架抵抗外部荷載作用，豎向索桿起平面外穩定作用及承受玻璃的自重荷載，是預應力幾何非線性柔性體系
●連接特點——鋼管構件之間采用萬向鉸球狀嵌入式節點。
●藝術特點——柔性體系、剛性體系與玻璃的結合是真正工業現代藝術的最完美體現。
●適用范圍——主要適用于高寬比大的層間洞口，更合理經濟的利用了結構的受力機理。
●建筑效果——幕墻通透、明亮、輕巧。

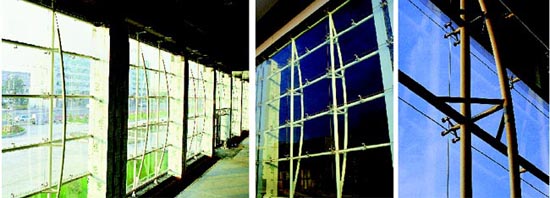

3、自平衡張拉索桿支撐點支式玻璃幕墻
●結構體系——結構由拉索或拉桿與鋼結構組成，是預應力自平衡體系。
●結構特點——拉桿及拉索采用先張法施加預應力，預應力依靠自身結構平衡，在外部荷載作用下極大的降低了傳遞給主體結構的荷載。
●建筑效果——簡潔、明快、緊湊。充分體現了鋼的挺拔與索桿的輕柔之美。

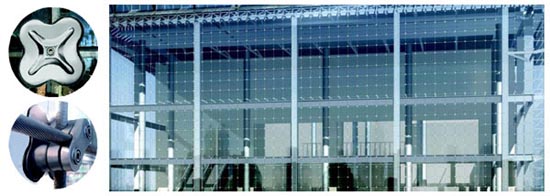

4、單層索網支撐點支式玻璃幕墻
●結構體系——由大型懸索與單層正交索網體系構成的內凹式柔性索網點支撐體系；結構由橫豎拉索交叉編織的單層平面索網結構抵抗外部荷載作用，是預應力幾何非線性柔性體系。
●結構特點——結構基于網球拍的原理，索網通過施加的預應力產生抵抗平面外荷載的剛度。
●適用范圍——適合于中庭入口立面等大跨度洞口部位。
●建筑效果——是最通透的幕墻系統，給您一覽無余的視覺沖擊和壯觀、磅礴、宏偉、極具震撼的視覺效果。
●產品特點——大型懸索牽引單層正交索網體系通過先進的找形技術，可形成不同形狀的內凹折面幕墻。
●抗震能力——單索錨固端的減震阻尼器、懸索之間的擺動機構使結構具有優越的抗震性。
